알루미늄 및 알루미늄 합금 재료 소개

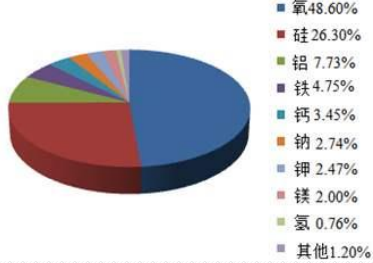

알루미늄은 지각에서 가장 널리 분포되고 풍부한 금속 요소이며, 빵 껍질의 총 질량의 약 7.3-8.3%를 차지하며, 두 번째는 산소와 실리콘에 이어; 알루미늄은 19 세기 초에 발견되었으며 20 세기 초에 생산 규모를 갖기 시작했습니다. 하드 알루미늄 합금은 20 세기 초에 발명되었으며 1 차 세계 대전 당시 군사 산업에서 널리 사용되었습니다.
알루미늄 합금 : 일정량의 다른 합금 요소가 추가 된 알루미늄을 기반으로 한 합금, 이는 가벼운 금속 재료 중 하나입니다.
알루미늄 합금 대 강철
알루미늄 합금은 밀도, 중간 강도, 높은 특이 적 강도 및 특이 적 강성을 갖는다. 탁월한 부식 저항; 높은 열전도율 및 전기 전도도; 중간 신장, 플라스틱 가공은 프로세스 매개 변수의 엄격한 제어가 필요합니다. 용접 난이도는 약간 높습니다.

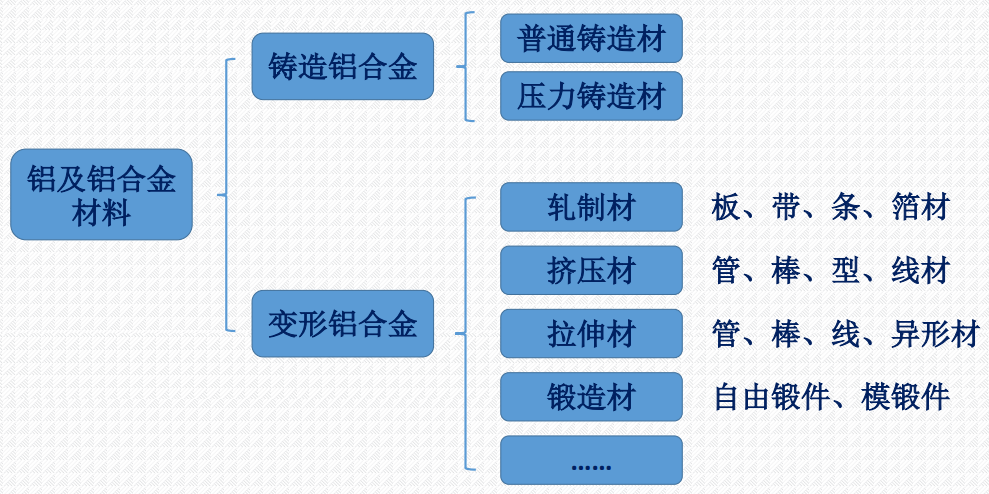

가공 방법에 의한 알루미늄 및 알루미늄 합금의 분류
알루미늄 합금 주물 : 알루미늄 합금 용융의 우수한 유동성 및 충전성을 사용하여 특정 온도, 속도 및 외부 힘 조건에서 다양한 모델로 캐스팅하여 얻은 원하는 모양 및 구조적 특성을 갖는 알루미늄 합금.

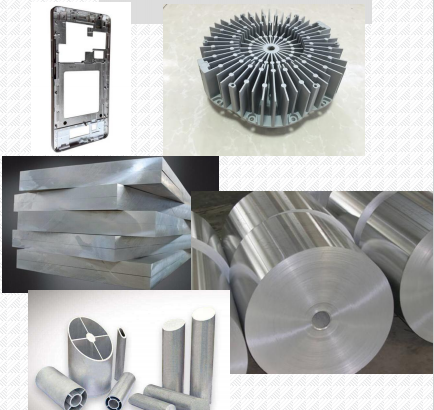

변형 된 알루미늄 합금 : 알루미늄 잉곳으로 만든 플레이트, 파이프, 바, 와이어 및 프로파일과 같은 다양한 반제품 알루미늄 합금 및 알루미늄 잉곳으로 만든 프로파일과 같은 다양한 압력 처리 방법 (롤링, 압출, 스트레칭, 포기 , 등.).
알루미늄 합금 및 변형 된 알루미늄 합금을 주조하십시오
주조 알루미늄 합금과 변형 된 알루미늄 합금의 주요 차이점은 주조 알루미늄 합금에서 합금 원소 실리콘의 함량이 대부분의 변형 된 알루미늄 합금에서 초과한다는 것입니다. 변형 된 알루미늄 합금은 조밀 한 구조, 균일 한 조성 및 특성, 고강도 및 우수한 가소성을 갖는다. 알루미늄 합금 주조는 가공성이 우수하며, 구성 요소 구조 설계에 의해 제한이 적으며, 생산 효율이 높다. 캐스팅 알루미늄 합금은 우수한 주조 성능을 가지고 있으며 복잡한 모양의 부품을 만드는 데 사용될 수 있습니다. 대형 추가 장비가 필요하지 않습니다. 금속 절약, 비용 절감 및 근무 시간 감소의 장점이 있으며 항공 및 민사 산업에서 널리 사용됩니다. 또한 자동차, 계측기 및 미터를위한 케이싱 및 과급기 용 펌프 바디와 같은 부품을 제조하는 데 사용됩니다.
변형 가능한 알루미늄 합금은 항공기 스킨, 메인 빔, 프레임, 갈비뼈, 랜딩 기어 부품, 도관, 리벳 등과 같은 항공 및 항공 우주 제품에 사용되는 재료에 중요한 역할을합니다. 조선 빌딩, 자동차 및 자동에서 널리 사용됩니다. 건설 산업.
캐스트 알루미늄 합금 등급의 지정 방법 (GB/T 8063-2017)

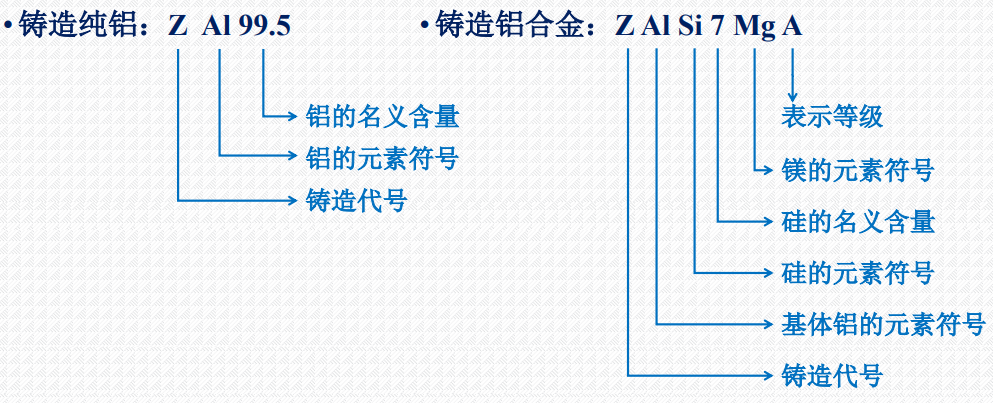

현재, 알루미늄 합금을 국제적으로 캐스팅하기위한 통일 표준은 없으며 각 국가 (회사)에는 자체 합금 명명 및 용어가 있습니다. 중국 표준에 따르면, 캐스트 비 복제 금속 등급은 "z", 기본 금속의 요소 기호, 주요 합금 요소의 상징 및 합금 요소의 공칭 함량을 나타내는 숫자로 구성됩니다. 합금 요소가 2 개가 넘는 경우 합금 등급은 합금의 주요 특성을 나타 내기에 충분한 요소 기호와 공칭 내용을 나열해야합니다. 합금 요소의 기호는 공칭 함량의 내림차순으로 배열됩니다. 표시되지 않은 매트릭스 요소의 공칭 함량을 제외하고, 다른 합금 요소의 공칭 함량은 해당 요소의 상징에 따라 표시됩니다.

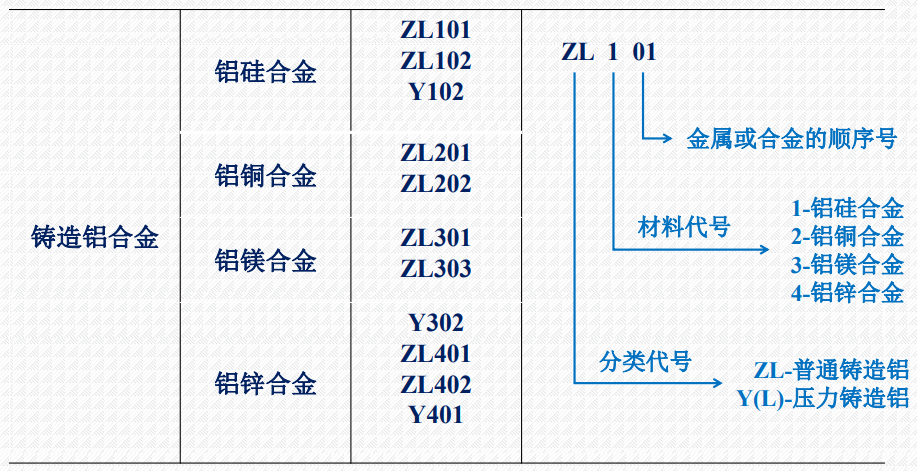

알루미늄 합금 코드 주조
변형 된 알루미늄 및 알루미늄 합금의 지정 방법 (GB/T 16474-2011)
변형 된 알루미늄 및 알루미늄 합금 등급의 이름 지정 방법은 4 개의 문자 시스템을 채택합니다. 첫 번째, 세 번째 및 네 번째 숫자는 아랍어 숫자이고 두 번째 자리는 영어 대문자입니다. 첫 번째 숫자는 알루미늄 및 알루미늄 합금 그룹을 나타냅니다. 두 번째 숫자 또는 문자는 원래 순수 알루미늄 또는 알루미늄 합금의 수정을 나타냅니다. 마지막 두 자리는 같은 그룹에서 다른 알루미늄 합금 또는 알루미늄의 순도를 나타냅니다. 국제 4 자리 시스템 등급을 직접 참조 할 수 있습니다. 예 : 7A047075.

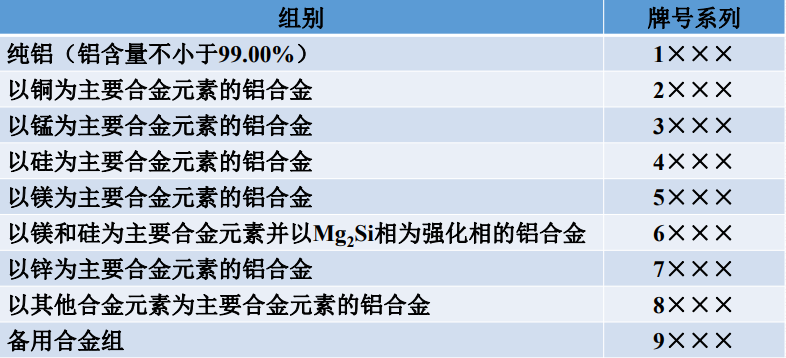

변형 된 알루미늄 및 알루미늄 합금 그룹
변형 된 알루미늄 및 알루미늄 합금에 대한 상태 코드 (GB/T16475-2008)
변형 된 알루미늄 및 알루미늄 합금에 대한 기본 상태 코드 : F (Free Working State), O (어두운 상태), H (작업 경화 상태), W (용액 열처리 상태), T (열처리 상태).

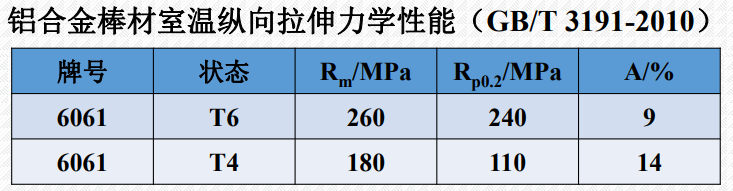

알루미늄 합금 재료의 성능 및 상태는 직접 관련이 있습니다.
변형 된 알루미늄 및 알루미늄 합금 등급
중국에서 사용되는 알루미늄 합금 등급 : LG1 、 LD10 ； 합금 특성 및 응용 분류 : 산업용 순수 알루미늄 (L), 산업 고급 알루미늄 (LG), 코팅 알루미늄 (LB), 녹성 알루미늄 (LF), 하드 알루미늄 (HARD ALUMINUM) LY), 울트라 하드 알루미늄 (LC), 단조 알루미늄 (LD), 특수 알루미늄 (LT) 등; 일반적으로 GB/T 3190-2008에서 찾을 수있는 4 개의 문자 시스템 등급에 해당 할 수 있습니다.
중국의 알루미늄 합금 재료의 개발 상태
중국은 알루미늄 합금 재료의 주요 생산자이자 소비자입니다. 알루미늄 합금 재료는 운송, 해양, 항공 우주 및 기타 분야에서 광범위한 응용 분야, 특히 자동차, 비행기, 항공 우주, 선박 및 기타 분야의 가벼운 주요 구성 요소에서 광범위한 응용 분야를 가지고 있습니다. 알루미늄 합금 재료는 대체 할 수 없습니다. 중국은 대량의 알루미늄 재료와 세계에서 대규모 생산 장비를 생산하는 국가입니다. 현재, 중국의 대다수의 알루미늄 합금 재료는 중간에서 저가 제품에 속하며 일부 제품은 여전히 오래된 가공 수준과 제품 안정성이 좋지 않은 해외에서 높은 가격으로 구매해야합니다.
중국의 알루미늄 합금 재료의 개발 목표
2019 중국 공학 아카데미의 기본 재료 (비철 금속)의 개발 전략에 관한 연구 보고서. 중국의 실제 상황과 알루미늄 합금 분야에서 발생하는 병목 현상은 다음과 같은 중간 개발 목표를 제안합니다. 2030 년까지 고성능 알루미늄 합금 재료는 국제적 표준에 도달 할 것이며 일부 국제적 이점에 도달합니다. 재료의 수준 및 포괄적 인 기계 및 공정 특성은 현대 제조 산업 지표의 요구 사항을 충족시킬 것입니다. 2035 년까지 알루미늄 합금 재료는 좋은 국제 수준에 도달하여 대다수의 알루미늄 합금 재료의 자급 자족과 수출을 달성하고 글로벌 알루미늄 합금 산업의 개발을 실현할 것입니다.
중국의 알루미늄 합금 재료의 새로운 진전
다운 스트림 응용 분야에서 대형 및 고성능 알루미늄 합금 재료에 대한 긴급한 수요가 있습니다. 미세 구조의 정제; 리튬 또는 희토류 요소 등을 추가함으로써; 후 처리 기술을 통해 : 다중 정밀 롤링, 큰 변형 등; 알루미늄 기반 복합 재료; 분말 야금 알루미늄 합금; 스프레이 형성, 응고 형성 및 틱 소 트로픽 형성.

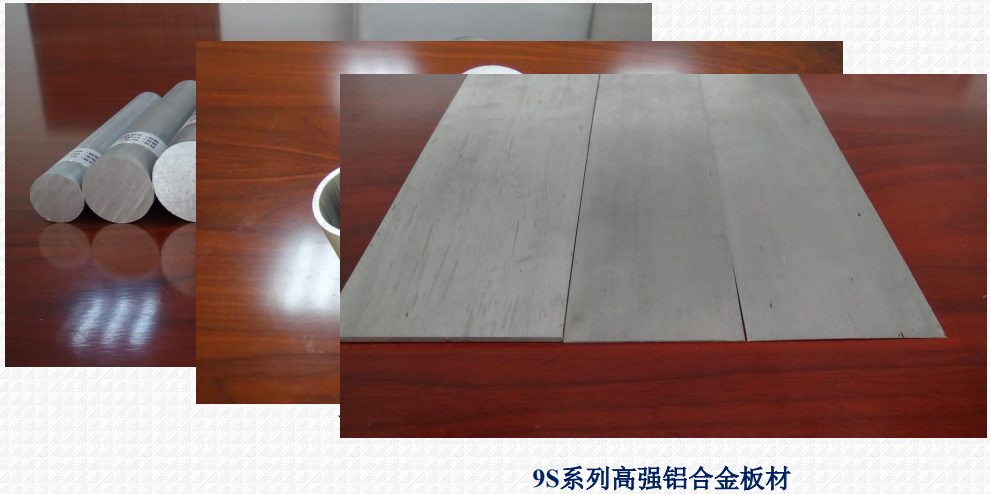

9 시리즈 고성능 분말 야금 알루미늄 합금
중국 과학 아카데미의 Changchun Applied Chemistry Institute의 연구 개발 성과는 20 년 이상 걸렸습니다. Qingdao Zhongke Applied Chemical Technology Research Institute의 인큐베이션 프로젝트; 세계의 산업화 된 분말 야금 알루미늄 합금 프로젝트; 기계적 합금+반 고체 형성/분말 야금 생산 기술, 고강도 (9S), 고 부식 저항 (9C), 고온 서비스 저항 (9H), 낮은 팽창 및 높은 내마모성 (9E ) 준비된다; 중국의 알루미늄 합금의 간격을 채우고 수입 7075, 5083, CZ42 및 4032 알루미늄 합금을 대체 할 수 있습니다.

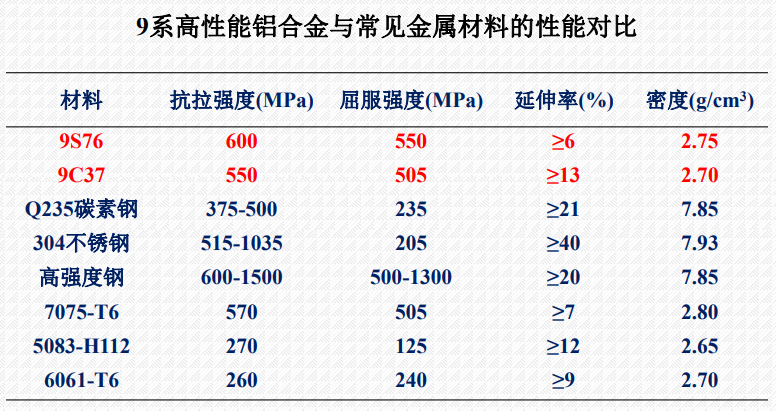

재산
분말 야금 방법에 의해 제조 된 특수 알루미늄 합금 재료는 산업화에서 생성 된 전통적인 알루미늄 합금보다 높은 강도, 안정적인 성능 및 상당히 더 나은 지표를 갖는다; 3 차원 방향으로 재료의 기계적 성능 지표는 기본적으로 동일합니다.
성형 방법
우수한 소결 과정은 노화 치료없이 우수한 성능을 달성 할 수 있으며 프로세스는 간단합니다.
용접 성능
9 시리즈 알루미늄 합금 재료의 마이크로 강화 메커니즘은 마찰 용접 조인트에서 강도가 크게 감소하지 않는다.
가정 기기 분야에서 알루미늄 합금 적용의 탐색
홈 어플라이언스 필드에서 알루미늄 합금 적용에 대한 토론 - 판금
알루미늄 플레이트는 강판보다 더 나은 내식성을 가지고 있습니다. 일반적인 양극화는 미학을 향상시킬 수 있습니다. 단단한 양극화/마이크로 아크 산화는 내마모성 및 안전성을 향상시킬 수 있습니다. 패널, 구조 보드, 서랍 등에 사용할 수 있습니다. 내성, 태양에 저항력이 있으며 쉽게 긁히지 않습니다.
가능한 기술 난이도 : 대형 보드에 대한 표면 처리의 균일 성.
가정 기기 분야에서 알루미늄 합금 적용에 대한 논의 - 프로파일 및 파이프
알루미늄 합금 프로파일은 강철을 대체하고 가정 기기의 구조적지지 재료로 사용될 수 있습니다. 얇은 벽화 튜브는 에어컨/냉장고의 열 교환 튜브로 사용될 수 있으며 구리 튜브를 대체 할 수 있습니다. 99% 이상의 알루미늄 조성물이있는 9c1 * 시리즈 알루미늄 합금; 인장 강도는 300mpa 이상에 도달하고 열전도율은 210w/m • k ±입니다. 부식성 및 우수한 냉매 유동성.

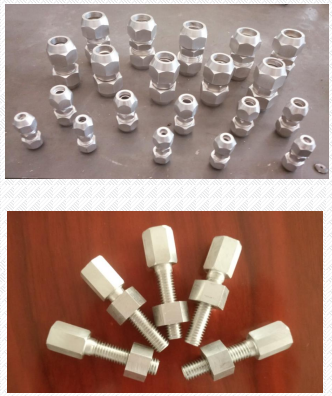

가정 기기 분야에서 알루미늄 합금 적용에 대한 토론 - 예비 부품
합금 구리를 교체하여 냉장고/에어컨 커넥터, 직접 커넥터 등을 생산합니다. ρ (9s) = 2.80, ρ (9c) = 2.70, ρ (H62) = 8.93, ρ (t2 、 t3) = 7.83 ； 볼트와 너트를 생산하여 강철을 교체하십시오. 쉘의 전기 화학적 부식 방지; 전기 기기의 포괄적 인 성능을 향상시킵니다.
가정 기기 분야에서 알루미늄 합금 적용에 대한 논의 - 온수기의 내부 탱크

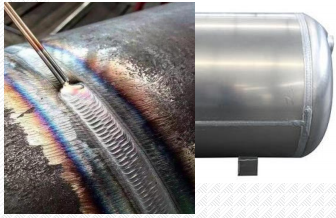

현재, 강판 굽힘, 용접 및 에나멜 처리 공정이 사용되어 부식 및 누출이 발생하기 쉬운 고급 용접이있어 서비스 수명에 영향을 미칩니다.
제안 : 알루미늄 합금 내부 라이너로 교체하십시오.
옵션 1 : 압출 튜브+마찰 저어 용접 용접+마이크로 아크 산화, 옵션 2 : 알루미늄 플레이트 굽힘+마찰 교반 용접+마이크로 아크 산화.
마찰 교반 용접은 부드러운 용접 솔기와 우수한 신뢰성을 가지고 있습니다. 마이크로 아크 산화 후, 내부 라이너의 표면은 안전하고 무독성 인 알루미나 세라믹 층으로 코팅된다.

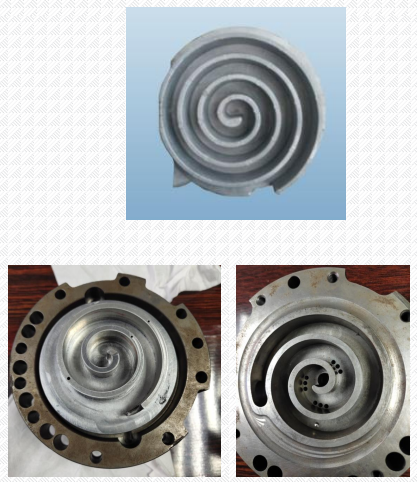

가정 기기 분야에서 알루미늄 합금 적용에 대한 토론 - 소용돌이 디스크
새로운 에너지 차량 에어컨은 크기가 작고 작동 효율이 높은 스크롤 압축기를 널리 사용합니다. 알루미늄 합금 소용돌이 디스크는 가벼우 며 진동이 낮으며 노이즈가 적습니다. 특정 외국 브랜드의 가정용 에어컨은 알루미늄 합금 동적 디스크가있는 와류 압축기를 사용하여 3.6의 에너지 효율 비율을 달성합니다.
전통적인 방법
저압 주조; 액체 단조; 뜨거운 단조; 역 압력 성형; 4032 알루미늄 합금; 실온 인장 강도 360MPA, 경도 110HB.
새로운 재료 및 새로운 프로세스
분말 정밀 단조 형성 기술; 단조 제품의 치수는 완성 된 부품의 크기와 유사합니다. 절단을 최소화하거나 달성 할 수 있습니다. 단조는 좋은 강도와 고온 저항을 가지고 있습니다. 9E 시리즈 알루미늄 합금 : 실온 인장 강도 450MPA, 경도 135HB; 350 ℃ 180mpa에서의 인장 강도; 가장 높은 열 내성 온도는 450 °에 도달 할 수 있습니다.
홈 어플라이언스 필드에서 알루미늄 합금 적용의 탐색 - 드럼 세탁기 내부 버킷
현재 드럼 세탁기의 내부 통은 대부분 스테인레스 스틸 재료로 만들어졌습니다. 스테인레스 스틸을 고강도 및 부식성 알루미늄 합금으로 교체하십시오. 체중을 50%이상 줄일 수 있습니다. 이론적으로 효율성을 향상시키고 소음을 줄일 수 있습니다.

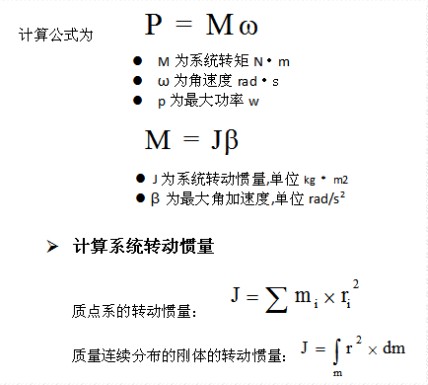

세탁기 무부하 전원
