추상적인

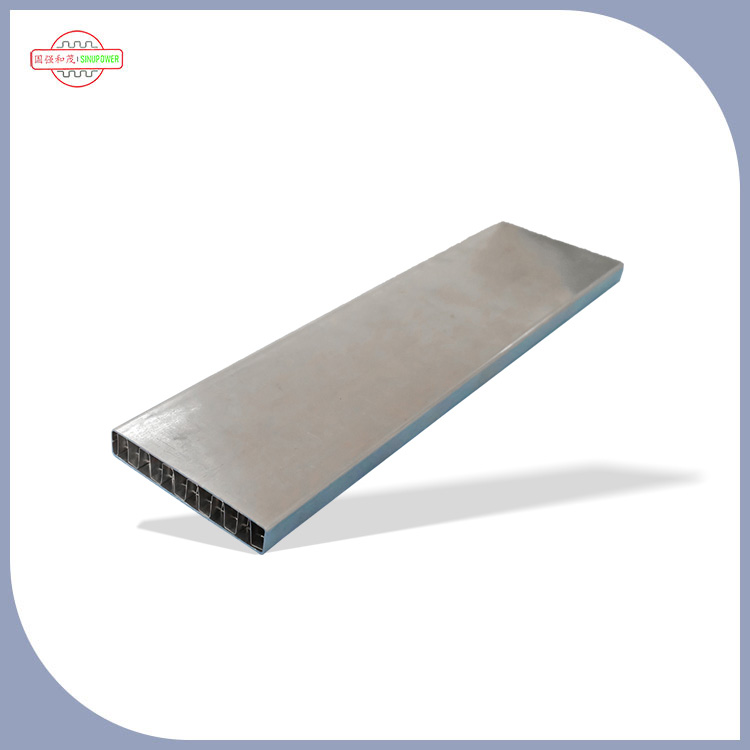

장비 공간이 좁고 열 전달 목표가 계속 높아지는 경우 원형 튜브가 항상 가장 적합한 것은 아닙니다.직사각형 튜브새로운 레이아웃 옵션을 잠금 해제하고, 패킹 밀도를 개선하고, 소형 어셈블리의 통합을 단순화할 수 있습니다. 단, 올바르게 지정한 경우에만 가능합니다. 이 기사에서는 구매자가 실제로 직면하는 실질적인 질문, 즉 어떤 재료를 선택할지, 치수 및 공차를 정의하는 방법, 성형 및 접합 중 누출 및 뒤틀림을 방지하는 방법, 생산 전 품질을 검증하는 방법을 분석합니다. 또한 "아이디어"에서 자신 있는 구매 사양으로 전환하는 데 도움이 되는 선택 체크리스트, 비교표 및 FAQ도 확인할 수 있습니다.
목차
구매자는 거의 전환하지 않습니다.직사각형 튜브단지 그들이 다르게 보이기 때문입니다. 전환은 일반적으로 다음과 같은 문제점 중 하나가 불가피해질 때 발생합니다.
즉, 직사각형 형상은 모서리의 벽이 얇아지는 현상, 용접 중 뒤틀림, 튜브가 평평한 표면에 대해 밀봉해야 하는 경우 더 엄격한 치수 기대치 등 관리해야 할 위험도 발생합니다. 좋은 소식은 대부분의 실패가 모양 자체가 아니라 불분명한 사양에서 비롯된다는 것입니다.
직사각형 튜브특히 어셈블리가 작고 견고하며 통합이 쉬워야 하는 경우 많은 열 전달 및 산업 시스템에 나타납니다.
일반적으로 문제가 시작되는 곳
원한다면직사각형 튜브예상대로 수행하려면 구매를 일반 상품이 아닌 기능적 구성 요소처럼 취급하십시오. 강력한 사양에는 일반적으로 다음이 포함됩니다.
실용적인 팁: 튜브가 개스킷, 플레이트 또는 헤더 슬롯과 결합되어야 하는 경우 간단한 도면 또는 "go/no-go" 게이지 정의를 포함하십시오. 그 단일 단계는 대부분의 "적합하지 않다"는 놀라움을 방지합니다.
많은 구매자들은 “어떤 합금이 가장 좋나요?”라는 질문으로 시작합니다. 더 나은 질문은 "어떤 재료가 가장 적합합니까?"입니다.나의유체, 온도, 접합방법, 유지보수 현실은?” 을 위한직사각형 튜브, 정답은 내식성, 열 성능, 성형성 및 공급 안정성의 균형을 유지합니다.
확실하지 않은 경우 시작, 종료, 청소, 사양을 벗어난 이벤트 등 전체 유동적 상황을 설명하십시오. 왜냐하면 부식 문제는 정상 작동이 아닌 "드물게 발생하는 경우"가 많기 때문입니다.
직사각형 프로필은 구매자가 항상 예상하지 못하는 현실을 형성합니다. 주문시 주의할 점은 다음과 같습니다직사각형 튜브열 전달 어셈블리의 경우:
경험이 풍부한 제조업체가 중요한 곳입니다. 많은 구매자가 다음과 같은 파트너와 협력합니다.Sinupower 열전달 튜브 Changshu Ltd.열 전달 튜빙은 일반 구조용 튜빙보다 덜 관대하기 때문에 작은 편차라도 누출, 압력 강하 이동 및 어셈블리 재작업으로 이어질 수 있습니다.
프로젝트에 엄격한 위험 허용 범위(냉각수 누출, 가동 중지 시간 비용 또는 보증 노출 등)가 있는 경우 문제가 나타나지 않기를 바라는 대신 주문에 대한 품질 검사를 구축하십시오.
실용적인 구매 조치: 소규모 사전 제작 배치를 요청하고 실제 조립 시험을 수행합니다. 확인하는 가장 빠른 방법입니다.직사각형 튜브실제 설비 및 결합 프로세스에서 작동합니다.
| 결정 요인 | 중요한 이유 | 지정할 내용 |
|---|---|---|
| 컴팩트한 설치 공간에 꼭 맞습니다. | 직사각형 형상으로 낭비되는 공간을 줄이고 패키징을 단순화할 수 있습니다. | 외형 치수, 직진도, 비틀림, 길이 공차 |
| 평평한 표면에 대한 밀봉 | 평탄도나 표면 상태가 통제되지 않으면 누출 위험이 높아집니다. | 평탄도/비틀림 한계, 표면 조도, 끝 직각도, 디버링 |
| 압력과 내구성 | 모서리가 얇아지고 뒤틀려 안전 여유가 줄어들 수 있습니다. | 최소 벽 두께, 코너 반경, 검사 계획 |
| 내식성 | 유체 화학 및 청소 이벤트로 인해 실제 실패 발생 | 재료 등급, 패시베이션/마감, 호환성 참고 사항 |
| 규모에 따른 제조 가능성 | 프로토타입 성공이 양산 안정성을 보장하지 않는다 | 로트 전략, 문서화, 샘플링 계획, 시험 배치 |
항상 그런 것은 아닙니다.직사각형 튜브공간 제약, 패킹 밀도 또는 평면 통합 문제가 있을 때 탁월할 수 있습니다. 원형 튜브는 굽힘, 표준 피팅 및 일부 제조 경로에 더 간단할 수 있습니다. "더 나은" 선택은 조립 방법, 허용되는 압력 강하 및 설치 제약 조건에 따라 달라집니다.
모서리 반경, 비틀림, 직진도 및 끝 직각도에 대한 정의가 누락되는 것은 일반적인 문제를 일으키는 원인입니다. 튜브가 헤더 슬롯에 맞아야 하거나 플레이트에 밀봉되어야 하는 경우 이러한 "보조" 세부 사항이 주요 요구 사항이 됩니다.
슬롯 크기, 삽입 깊이, 공차 스택 등 명확한 인터페이스 정의부터 시작하세요. 그런 다음 튜브 형상(꼬임/직선도), 최종 품질(디버링/직각도) 및 접합 방법의 열 변형을 제어합니다. 소규모 사전 제작 조립 시험이 가장 빠른 검증인 경우가 많습니다.
압력이나 피로가 중요한 경우 최소 벽 두께 요구 사항(공칭 요구 사항뿐만 아니라)을 요청하고 이를 확인하는 방법을 명확히 합니다. 코너 거동은 성형 방식과 재료에 따라 달라집니다.
그렇게 가정하는 것은 위험합니다. 일부 유체는 정상 작동 시 안정적이지만 세척, 고온 이벤트 또는 정체 중에는 공격적으로 변합니다. 소재 선택 시 '유동적 삶의 스토리'를 완벽하게 제공직사각형 튜브.
일관성, 문서화 및 프로세스 제어는 가격만큼 중요합니다. 특히 프로토타입에서 대량 생산으로 이동할 때 치수 안정성, 청결도 기대치, 접합 방법이 최종 성능에 미치는 영향을 이해하는 파트너가 필요합니다.
직사각형 튜브설계에 컴팩트한 패키징, 예측 가능한 장착 및 최신 열 전달 어셈블리와의 효율적인 통합이 필요한 경우 스마트 솔루션이 될 수 있습니다. 순조로운 프로젝트와 어려운 프로젝트의 가장 큰 차이점은 간단합니다. 튜브가 실제로 사용되는 방식과 일치하는 명확한 사양과 검증입니다.
새로운 설계를 계획하거나 기존 어셈블리의 문제를 해결하려는 경우,Sinupower 열전달 튜브 Changshu Ltd.치수, 재료 및 생산 준비 상태에 대한 실질적인 지침을 제공하여 귀하를 지원할 수 있습니다. 요구사항을 안정적인 공급 계획으로 전환할 준비가 되셨나요? 문의하기귀하의 응용 분야에 대해 논의하고 귀하의 시스템에 맞는 솔루션을 얻으십시오.
