추상적인: 편평한 타원형 튜브핀 튜브 열교환기에 널리 사용되는 이유는 고객이 지속적으로 직면하고 있는 두 가지 문제, 즉 강력한 열 전달과 낮은 공기 측 저항의 균형을 맞추는 데 도움이 되기 때문입니다. 이 기사에서는 Flat Oval Tube가 무엇인지, 어디서 빛나는지, 가장 일반적인 구매자 고충 사항(압력 강하, 소음, 용량 제한, 부식, 일관되지 않은 치수, 접합 문제) 및 프로젝트에 적합한 튜브를 지정하는 데 도움이 되는 실용적인 체크리스트를 분석합니다. 또한 비교표, 선택 팁, 자주 묻는 질문(FAQ)도 찾아보실 수 있으므로 "무엇을 물어봐야 할지 잘 모르겠습니다"에서 "자신 있는 구매 결정"으로 이동할 수 있습니다.

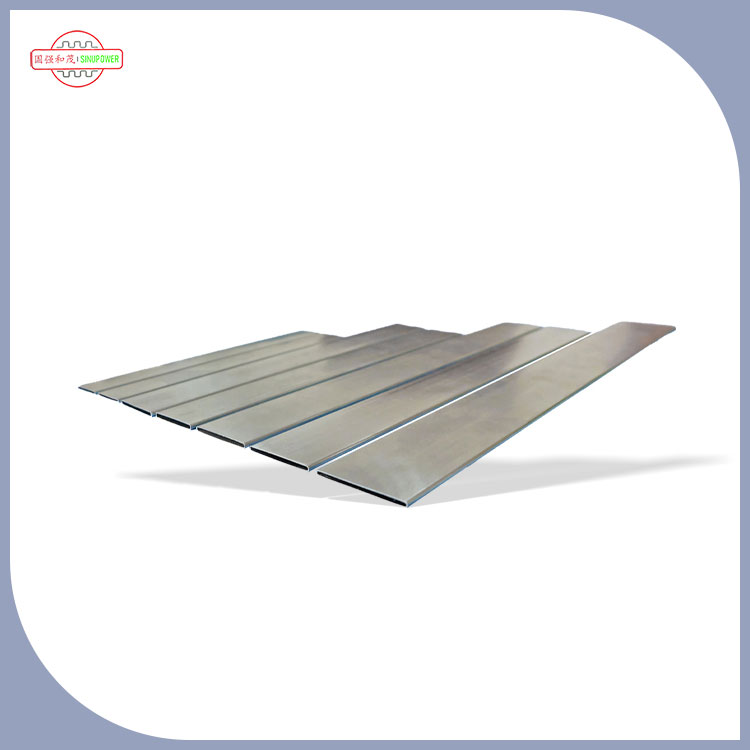

편평한 타원형 튜브전통적인 원형 튜브보다 "더 평평한" 프로파일을 갖는 타원형 단면을 가진 열 전달 튜브입니다. 핀 튜브 열교환기에서 튜브는 작동 유체(물, 냉매, 글리콜, 오일 등)의 통로인 반면 핀은 열을 공기와 교환하십시오. 튜브 모양은 코일 주변의 공기 흐름, 핀 부착 방식, 단위 면적당 이동할 수 있는 열량에 영향을 미칩니다.
평평한 타원형 튜브를 실용적인 기하학적 업그레이드로 생각하십시오. 강력한 열 교환을 유지하면서 공기측 저항을 줄일 수 있습니다. 이러한 조합은 종종 더 작은 코일, 더 조용한 팬, 더 낮은 전력 소비 또는 장치가 더러워졌을 때 더 넓은 작동 마진으로 해석됩니다.
많은 구매자는 다음 제약 조건 중 하나에 직면할 때 먼저 Flat Oval Tube를 고려합니다.제한된 설치 공간, 엄격한 에너지 목표, 소음 제한, 또는압력 강하 천장. 익숙하게 들리신다면 계속 읽어보세요. 이 모양은 올바르게 지정하면 매우 직접적인 솔루션이 될 수 있습니다.
열전달 튜브를 구입하는 것은 단지 "튜브 크기"에 관한 것이 아닙니다. 대부분의 프로젝트는 숨겨진 제약으로 인해 실패하거나 지연됩니다. 공기 측 압력 강하, 핀 맞춤, 부식, 결합 호환성 및 배치 간 치수 일관성. Flat Oval Tubes가 가장 일반적인 문제점을 해결하는 방법은 다음과 같습니다.
서류상으로는 훌륭해 보이지만 현장에서 성능을 놓친 코일이 있는 경우 일반적으로 위 항목 중 하나 때문입니다. 튜브 사양에서 충분히 엄격하게 정의되지 않았습니다.
편평한 타원형 튜브는 공기 흐름 효율성, 소형화 및 안정적인 핀 통합 등의 이점으로 인해 다양한 산업 분야에 걸쳐 나타납니다. 많은 공기 대 유체 열교환기에 적용됩니다.
실제로 "올바른" 선택은 최소 압력 강하, 최대 용량, 내부식성 또는 제조 단순성 등 우선순위에 따라 달라집니다. 좋은 공급업체는 일률적인 옵션을 강요하는 대신 튜브 형상을 해당 우선순위에 맞추도록 도와줄 것입니다.
| 결정 요인 | 편평한 타원형 튜브 | 둥근 튜브 |
|---|---|---|
| 공기 측 압력 강하 | 유사한 코일 레이아웃에서 더 낮은 경우가 많으며 더 낮은 팬 에너지를 지원합니다. | 공통 기준선 동일한 작업에 더 높은 팬 전력이 필요할 수 있습니다. |
| 컴팩트한 포장 | 깊이/공간이 제한적일 때 강력한 옵션 | 단순한 형상이지만 동일한 목표 성능에 대해 더 커질 수 있습니다. |
| 소음 제어 | 다양한 설계에서 필요한 팬 속도를 줄이는 데 도움이 될 수 있습니다. | 동일한 용량에 도달하려면 더 많은 공기 흐름 노력이 필요한 경우가 많습니다. |
| 핀-튜브 통합 | 안정적인 접촉 영역에 최적화된 핀 디자인과 잘 작동합니다. | 널리 호환됩니다. 매우 일반적인 툴링 가용성 |
| 사양 민감도 | 평탄도/타원형 공차 및 일관성에 더 민감함 | 일반적으로 기본 코일 제조에서 더 관대함 |
| 가장 적합한 프로젝트 | 에너지 중심 설계, 긴밀한 포장, 압력 강하 제약 | 비용 중심 설계, 광범위한 표준화, 단순화된 공급망 |
지연을 피하는 가장 빠른 방법은 엔지니어처럼 Flat Oval Tubes를 지정하고 프로젝트 관리자처럼 구매하는 것입니다. 중요한 사항을 정의하고, 공차를 잠그고, 접합 및 테스트 방법에 맞게 튜브를 정렬하십시오.
숙련된 제조업체가 몇 주를 절약할 수 있는 곳입니다. 예를 들어,Sinupower 열전달 튜브 Changshu Ltd.코일 및 교환기 응용 분야에 사용되는 열 전달 튜빙에 중점을 두고 있습니다. 일반적으로 코일 도면, 핀 사양, 결합 방법을 미리 공유하면 프로젝트가 더 빠르게 진행됩니다.
편평한 타원형 튜브는 탁월한 결과를 제공할 수 있지만 제품이 일관적인 경우에만 가능합니다. 다음은 RFQ에 복사할 수 있는 구매자 친화적인 체크리스트입니다.
"조립할 때까지 보기에 괜찮다"는 생각에 지쳤다면 일반적으로 치수 제어와 포장 보호가 요구할 수 있는 가장 큰 두 가지 업그레이드입니다.
첫 번째 생산이 실행될 때까지 종종 놓치는 실제 세부 사항은 다음과 같습니다.
질문 1: 편평한 타원형 튜브가 항상 원형 튜브보다 낫습니까?
답변: 항상 그런 것은 아닙니다. 편평한 타원형 튜브는 공기측 저항, 소음 또는 포장이 제한 요인일 때 빛을 발합니다. 원형 튜브는 단순성과 광범위한 툴링 호환성이 우선시되는 고도로 표준화된 설계에 탁월한 선택이 될 수 있습니다.
Q2: Flat Oval Tubes를 주문할 때 구매자가 저지르는 가장 큰 실수는 무엇입니까?
A: 주요 허용 오차 세부 사항을 생략합니다. RFQ가 치수 일관성(편평도/타원형 기대치 포함)을 명확하게 정의하지 않으면 핀 맞춤 문제, 가변 코일 성능 및 조립 중 높은 스크랩이 발생할 위험이 있습니다.
Q3: 편평한 타원형 튜브가 운영 비용을 절감합니까?
답변: 가능합니다. 설계가 공기 측 압력 강하를 줄이면 팬 전력을 낮추거나 팬 속도를 낮추어 동일한 용량을 달성할 수 있으며, 이는 종종 에너지 절약과 소음 감소로 이어집니다.
Q4: 빠른 견적을 받으려면 공급업체에 어떤 정보를 보내야 합니까?
A: 튜브 치수, 선호하는 재료, 필요한 길이, 연간 예상 수량, 헤더에 대한 결합 방법, 압력/온도 범위, 부식 또는 코팅 요구 사항을 공유하십시오. 간단한 코일 도면과 핀 사양으로 작업 속도를 극적으로 높일 수 있습니다.
Q5: 조달 속도를 늦추지 않고 품질을 어떻게 검증할 수 있습니까?
A: 생산 전 샘플 세트를 요청하고, 치수 검사 기록을 요청하고, 누출 테스트 방법 및 허용 기준을 정의하고, 포장 보호에 동의합니다. 이를 통해 QC에 집중하고 조립 중에 예상치 못한 일이 발생하는 것을 방지할 수 있습니다.
편평한 타원형 튜브는 단순한 "다른 모양"이 아닙니다. 공기 흐름 효율성, 소형화 및 성능 안정성을 향상시키는 실용적인 레버입니다. 교환기 설계가 실제 한계에 도달할 때. 핵심은 튜브를 핀, 헤더, 결합 방법 및 환경 등 시스템의 일부로 취급하는 것입니다. 모두 함께 고려해야 합니다.
다가오는 코일 또는 열 교환기 프로젝트를 위해 Flat Oval Tubes를 평가하는 경우 공급업체가 다음을 수행할 수 있도록 도면 및 작동 조건을 조기에 공유하십시오. 가장 적합한 튜브 사양 및 검사 계획을 추천해 드립니다. 제품 지원 및 제조 역량에 대한 자세한 내용은저희에게 연락주세요~에Sinupower 열전달 튜브 Changshu Ltd.제약 조건을 안정적이고 생산 가능한 솔루션으로 바꿔 보겠습니다.
