기사 요약

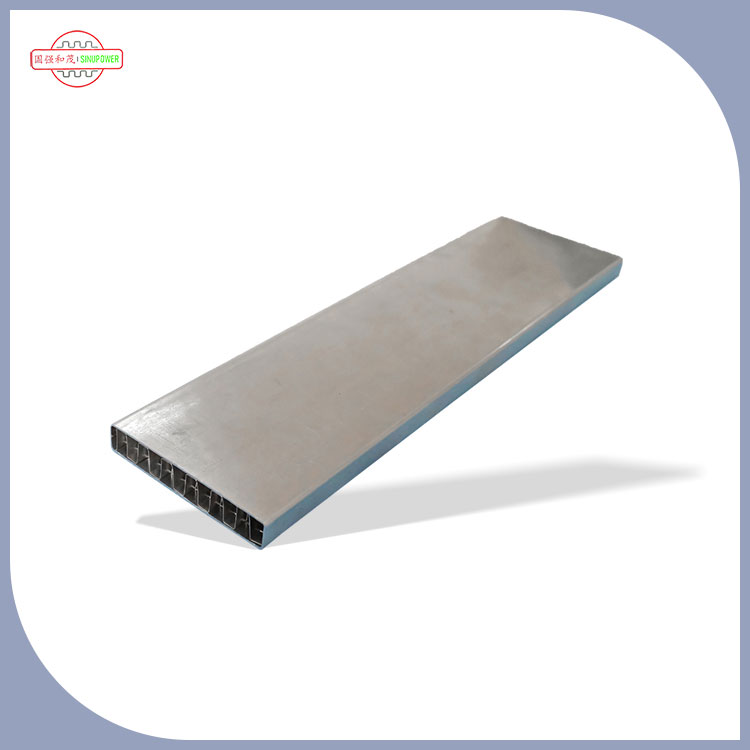

직사각형 튜브단순한 이유로 보다 현대적인 열 교환기와 열 시스템에 등장하고 있습니다. 엔지니어가 공기 흐름, 압력 강하 및 코일 형상을 제어하는 데 도움을 주는 동시에 좁은 공간에서 강력한 열 전달 성능을 제공할 수 있다는 것입니다. 이 기사에서는 직사각형 튜브가 적합한 부분, 수정되는 문제점(수정되지 않는 문제점), 올바르게 지정하는 방법, 비용이 많이 드는 놀라움을 피하기 위해 요구해야 하는 품질 검사에 대해 자세히 설명합니다. 또한 팀과 공유할 수 있는 실용적인 비교표, 선택 체크리스트, FAQ 섹션도 제공됩니다.
열 교환기 튜브를 소싱하는 경우 일반적으로 "튜브" 때문에 잠을 못 자게 될 가능성이 높습니다. 성능 목표, 조립 수율 및 배송 일정 등 튜브가 파손될 수 있는 문제로 인해 잠을 못 자고 있는 것입니다. 계속해서 나타나는 문제점은 다음과 같습니다.
직사각형 튜브가 이러한 모든 문제를 마법처럼 해결하지는 못하지만 올바른 작업에 맞게 선택하고 올바르게 지정하면 여러 가지 문제를 한 번에 줄일 수 있습니다.
직사각형 튜브는 흐름 채널의 형상과 튜브가 핀 또는 플레이트와 인터페이스하는 방식을 변경합니다. 실질적인 효과를 보기 전까지는 학문적으로 들립니다.
간단히 말해서, 프로파일은 원형 튜브가 필요한 소형성, 조립 적합성 및 열 성능의 조합을 제공할 수 없을 때 당길 수 있는 또 다른 레버를 제공합니다.
직사각형 튜브는 디자인이 제한적이거나 공기 측이 진정한 병목 현상일 때 특히 매력적입니다. 일반적인 사용 사례는 다음과 같습니다.
팁: 설계 팀이 "더 많은 용량이 필요하지만 코일을 늘릴 수 없습니다"라고 계속해서 싸우는 경우 일반적으로 직사각형 프로파일이 대화에 포함됩니다.
실용적인 결정을 내리자. 다음은 초기 단계에서 사용할 수 있는 조달 및 엔지니어링 비교표입니다.
| 결정 요인 | 직사각형 튜브 | 둥근 튜브 |
|---|---|---|
| 공간활용 | 종종 컴팩트한 레이아웃에 강력합니다. 특정 형상에 쉽게 쌓을 수 있음 | 신뢰성이 높지만 좁은 직사각형 봉투에서는 공간이 낭비될 수 있습니다. |
| 핀 인터페이스 잠재력 | 평평한 측면은 핀 디자인과 일치할 때 일관된 접촉을 달성하는 데 도움이 됩니다. | 공통표준 핀 툴링은 널리 사용 가능 |
| 조립 정렬 | 프로파일은 회전을 줄이고 반복 가능한 위치 지정을 향상시킬 수 있습니다. | 고정 장치가 강제하지 않는 한 회전은 본질적으로 제한되지 않습니다. |
| 공급망 가용성 | 전문 제조업체에 가장 적합합니다. 능력과 공차 보장 | 광범위한 가용성; 많은 공급업체 |
| 사양 민감도 | 높음 - 모서리, 반경 또는 벽의 작은 변화가 더 중요할 수 있음 | 더 낮음 - 표준과 호환성이 일반적입니다. |
| 비용 예측 가능성 | 규모면에서 경쟁력이 있을 수 있습니다. 합금, 공정 및 공차에 따라 다름 | 상품 규모로 인해 종종 예측 가능 |
시스템 성능이 저하되면 팀은 종종 "튜브 모양"을 먼저 비난합니다. 실제로 성능은 제어할 수 있는 몇 가지 변수에 따라 달라집니다. 직사각형 튜브를 평가하는 경우 다음 사항에 중점을 두세요.
최고의 프로젝트는 직사각형 튜브를 시스템의 일부(튜브 + 핀 + 결합 방법 + 작동 조건)로 취급합니다. 그것이 승리의 원천입니다.
대부분의 소싱 문제는 튜브 사양이 견적에는 "충분히 가깝지만" 생산에는 충분하지 않기 때문에 발생합니다. 재견적, 지연 및 불일치를 방지하려면 이 체크리스트를 사용하십시오.
조달 팁: 엔지니어링 부서에 "조립에 핵심" 목록을 제공하도록 요청하세요. 공차가 핀 삽입, 브레이징 간격 또는 고정 장치 맞춤에 영향을 미치는 경우 내부 도면에 묻히지 않고 구매 사양에 속합니다.
직사각형 튜브는 정밀도와 반복성이 중요한 곳에 자주 사용됩니다. 라인 중단 및 누출 오류로부터 귀하를 보호하는 품질 검사는 다음과 같습니다.
프로젝트의 실패 비용이 높은 경우(냉매, 위험 매체, 접근하기 어려운 설치) 품질 문서를 "있으면 좋은" 요구 사항이 아니라 요구 사항으로 간주하십시오.
직사각형 튜브가 종이에 완벽하더라도 공급망 마찰로 인해 프로젝트가 실패할 수 있습니다. 위험을 줄이는 몇 가지 실용적인 방법:
완벽함보다 일관성이 더 중요합니다. 한 배치에서는 "완벽"하지만 다음 배치에서는 약간 다른 튜브는 잘 정의된 공차 범위 내에 일관되게 있는 튜브보다 더 나쁩니다.
열 전달 응용 분야를 위해 직사각형 튜브를 소싱하는 경우 열 어셈블리를 이해하는 제조업체와 협력하면 작업이 더 쉬워집니다. 왜냐하면 핀 맞춤, 브레이징 일관성, 치수 드리프트, 운송 변형 및 문서화 공백 등 생산에서 실제로 잘못된 것이 무엇인지 알고 있기 때문입니다.
Sinupower 열전달 튜브 Changshu Ltd.열 장비 및 코일 스타일 응용 분야용으로 설계된 직사각형 튜브를 포함한 열 전달 튜브 솔루션에 중점을 두고 있습니다. 전문 공급업체와 협력함으로써 얻을 수 있는 이점은 단순히 "만들 수 있는가"가 아니라 생산 주기 전반에 걸쳐 "일관되게 유지할 수 있는가"이며, 동시에 사양, 검사 기대치 및 배송 리듬을 지원하는 것입니다.
도면, 작동 조건 및 조립 제약 조건(특히 핀 삽입 및 결합에 영향을 미치는 공차)을 가져오십시오. 기능적 요구 사항이 명확할수록 나중에 생산 팀이 놀라지 않는 안정적인 튜브 설계에 더 빠르게 수렴할 수 있습니다.
질문: 직사각형 튜브는 항상 원형 튜브보다 더 효율적입니까?
답: 자동으로 되는 것은 아닙니다. 성능은 공기 흐름, 핀 형상, 내부 흐름, 벽 두께 및 접합 품질 등 전체 설계에 따라 달라집니다. 직사각형 튜브는 컴팩트한 레이아웃이 필요하거나 어셈블리 정렬을 더 잘 제어해야 할 때 강력한 옵션이 될 수 있습니다.
Q: 직사각형 튜브의 가장 큰 소싱 실수는 무엇입니까?
A: 모호한 허용 오차. 너비/높이, 비틀림, 모서리 세부 사항 또는 표면 상태가 정의되지 않은 경우 "견적을 충족"하지만 조립에 실패하는 튜브를 얻을 수 있습니다.
Q: 직사각형 튜브는 압력 강하를 증가시키나요?
A: 내부 구조와 흐름 조건에 따라 그럴 수 있습니다. 올바른 설계는 압력 강하와 열 전달의 균형을 맞출 수 있지만 모양만을 기준으로 추측하기보다는 시스템 목표(팬 전력 또는 펌프 전력)를 평가해야 합니다.
Q: 브레이징이나 접합 문제를 방지하려면 공급업체에 무엇을 알려야 합니까?
A: 접합 방법(브레이징, 용접, 기계적 확장 등), 필요한 표면 청결도, 간격 제어에 영향을 미치는 중요한 치수를 공유합니다. 조인 안정성은 팀이 기대하는 것보다 청결성과 일관성에 더 민감한 경우가 많습니다.
Q: 내 애플리케이션이 직사각형 튜브에 적합한지 어떻게 알 수 있나요?
A: 공간이 제한되어 있거나 핀 접촉 일관성에 어려움을 겪고 있거나 조립 가변성을 줄이려는 경우 직사각형 튜브를 평가해 볼 가치가 있습니다. 가장 좋은 다음 단계는 실제 코일 형상을 사용하여 프로토타입이나 시뮬레이션 결과를 비교하는 것입니다.
새로운 열 교환기 설계를 위해 직사각형 튜브를 평가하거나 성능이 저하된 기존 코일을 고치려는 경우 "충분히 가까운" 사양에 도박을 걸지 마십시오. 치수, 공차, 작업 조건 및 결합 방법을 테이블에 가져와 생산 라인이 일관되게 운영될 수 있는 튜브 설계에 맞춰 조정하세요.
더 빠르고 깔끔한 견적 프로세스를 원하고 평가판 구축 시 예상치 못한 일이 줄어들기를 원하십니까?저희에게 연락주세요그리고 그림과 응용 프로그램 세부 사항을 공유하세요. 미래의 자신(그리고 생산팀)이 감사할 것입니다.
